楔形网滤芯

楔形网滤芯

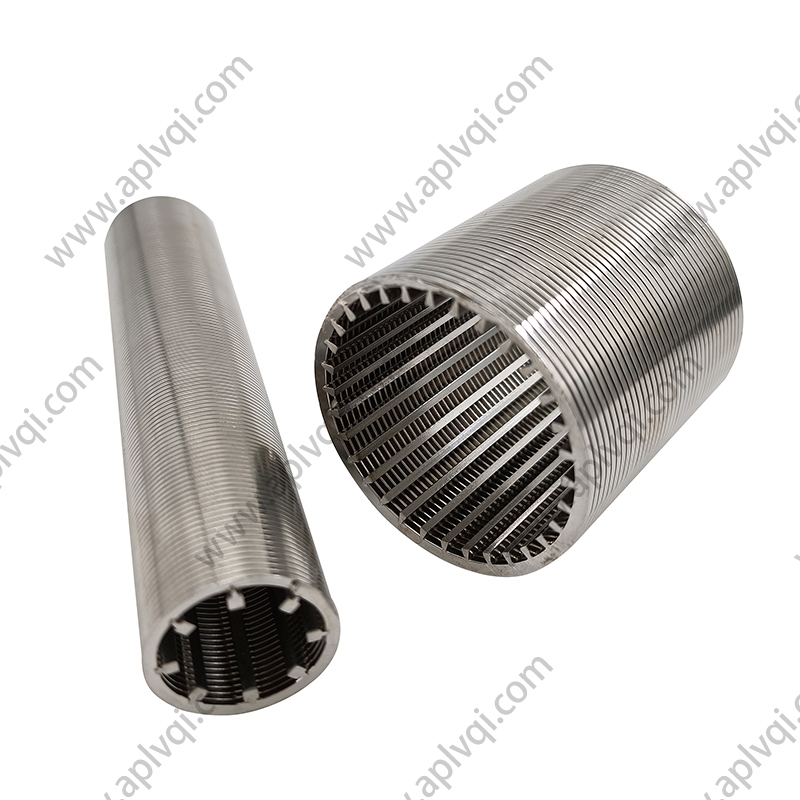

楔形网滤芯（又称V型丝滤芯、绕丝滤芯、金属绕丝滤芯），是一种采用特殊楔形截面金属丝（V型丝）在精密骨架上螺旋缠绕并焊接制成的刚性、可清洗、可重复使用的高性能过滤元件。它通过精确控制的V型缝隙实现稳定可靠的表面与深层复合过滤，是替代传统一次性滤芯的高效长寿命解决方案。

结构组成：

楔形丝：核心过滤介质，材质多为304/316L不锈钢，截面呈梯形，缠绕后形成连续均匀的V型过滤缝隙。
中心骨架：多孔不锈钢管或实心杆，提供结构支撑，并定义接口标准（如卡盘、螺纹）。
支撑环：沿长度方向分布的金属环，增强抗压强度，防止变形。
端盖与密封件：金属端盖焊接密封，集成O型圈或垫片，确保系统密封性。

工作原理：

流体沿径向（通常由外向内）通过滤芯时，大于缝隙宽度的颗粒被截留在滤芯外表面或V型缝隙入口处，形成滤饼；更细的颗粒则在V型缝隙构成的纵深通道中被吸附截留。其“内窄外宽”的缝隙设计使得反冲洗时杂质极易被冲脱，实现高效再生。

主要参数：

参数项目
典型范围
说明

过滤精度（µm）
15, 25, 50, 100, 200, 500...
可按需定制

外径/长度（mm）
φ60/250, φ115/500, φ150/1000等
匹配标准滤壳

接口形式
222/226卡盘、螺纹（NPT、公制）、法兰
国际通用标准

工作温度（°C）
-200 ~ +500（取决于材质与密封）
316L不锈钢常用-200~400°C

工作压差（MPa）
常规≤0.5，最大可承1.0+
设计时需考虑反冲压力

密封材质
硅橡胶、氟橡胶、EPDM、金属垫
按介质温度化学性选择
